設備描述

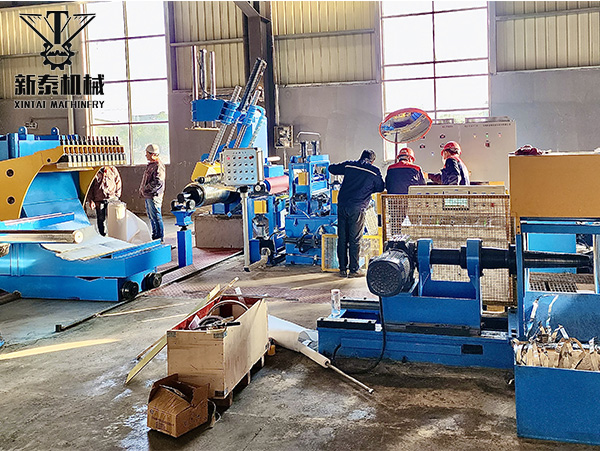

  本設備的工作流程：本設備是將卷料通過高速精密縱剪加工成需要寬度的專用縱剪設備。本設備的主要工作主機由開卷機、精密圓盤剪、壓板式張力產生站、收卷機等四個主要機構構成。

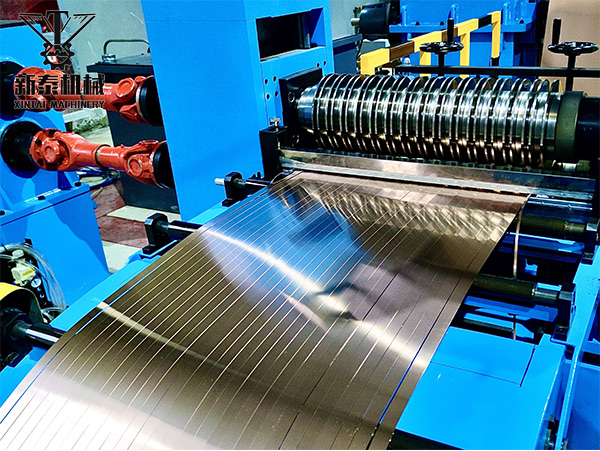

  設備在工作時送料機構處于主動送料狀態，帶料通過開卷后進入活套坑經側向引導機構進入圓盤剪切機剪切成帶狀條料，縱剪過程中，通過集中廢邊卷取機對縱切下來的廢邊迅速進行收取成卷狀?？v切下來的帶料，通過活套緩沖，并經過兩組分離裝置進入張力站，通過該張力裝置和卷取機建立所需的收卷張力，以防止卷取后塌卷。最后由卸料機構把料卷從收料軸上卸到出料小車后運出通過十字卸料臂將成品料轉移。

  本設備在人工穿帶完成后，其余時間全線均處于自動工作狀態。

生產工藝過程如下

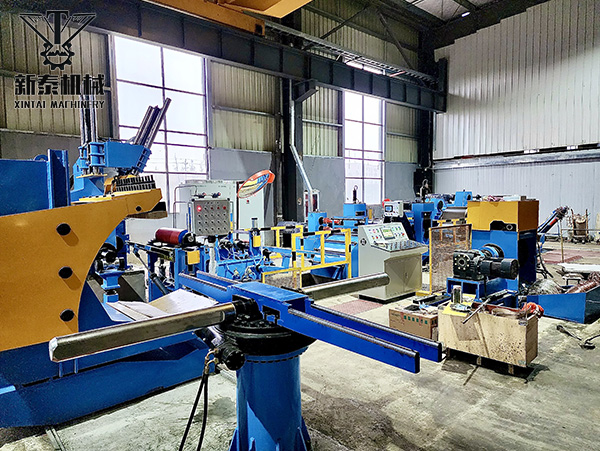

  吊放卷料于上料小車→開卷→開卷機送料→入活套→側導位裝置→圓盤剪→入活套→張力機構→卷取機→C型卸料車→十字卸料臂出料

機組裝機水平及特點

 1、開卷機、縱剪機、卷取機采用交流變頻調速，電機維護簡單方便。

 2、電氣自動化系統有過載保護、斷路保護、急停功能等安全保護措施。

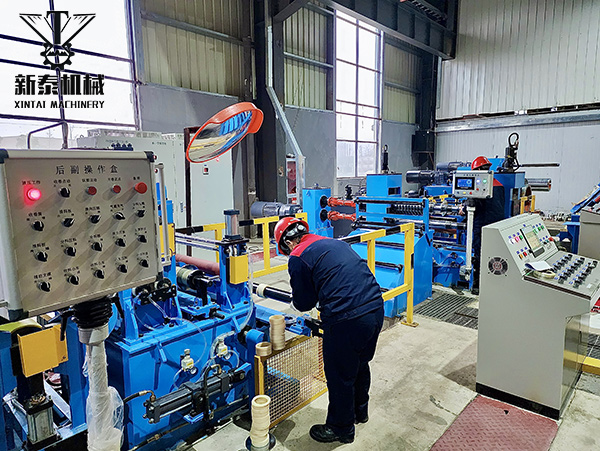

 3、機組采用PLC觸摸屏控制，具有設備關鍵參數的監測、顯示，具有電氣聯鎖、故障報警。

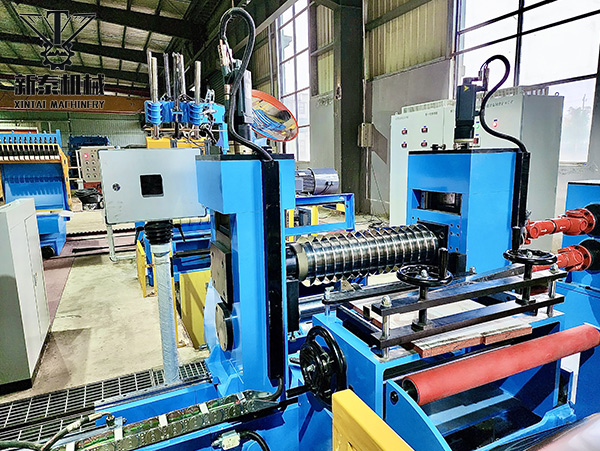

 4、圓盤剪上刀軸采用伺服電動提升，調換刀墊隔套,可靈活改變剪切的成品寬度要求。
